一、產品概述

XP19N-24B是專為24路視頻信號設計的機架式防雷器，采用BNC接口連接，符合IEC 61643、GB/T 18802.21等國際及國家標準。其核心功能是通過限制雷電瞬態過電壓，保護后端設備（如攝像頭、矩陣切換器等）免受浪涌損害，同時保持信號傳輸?shù)牡蛽p耗特性。

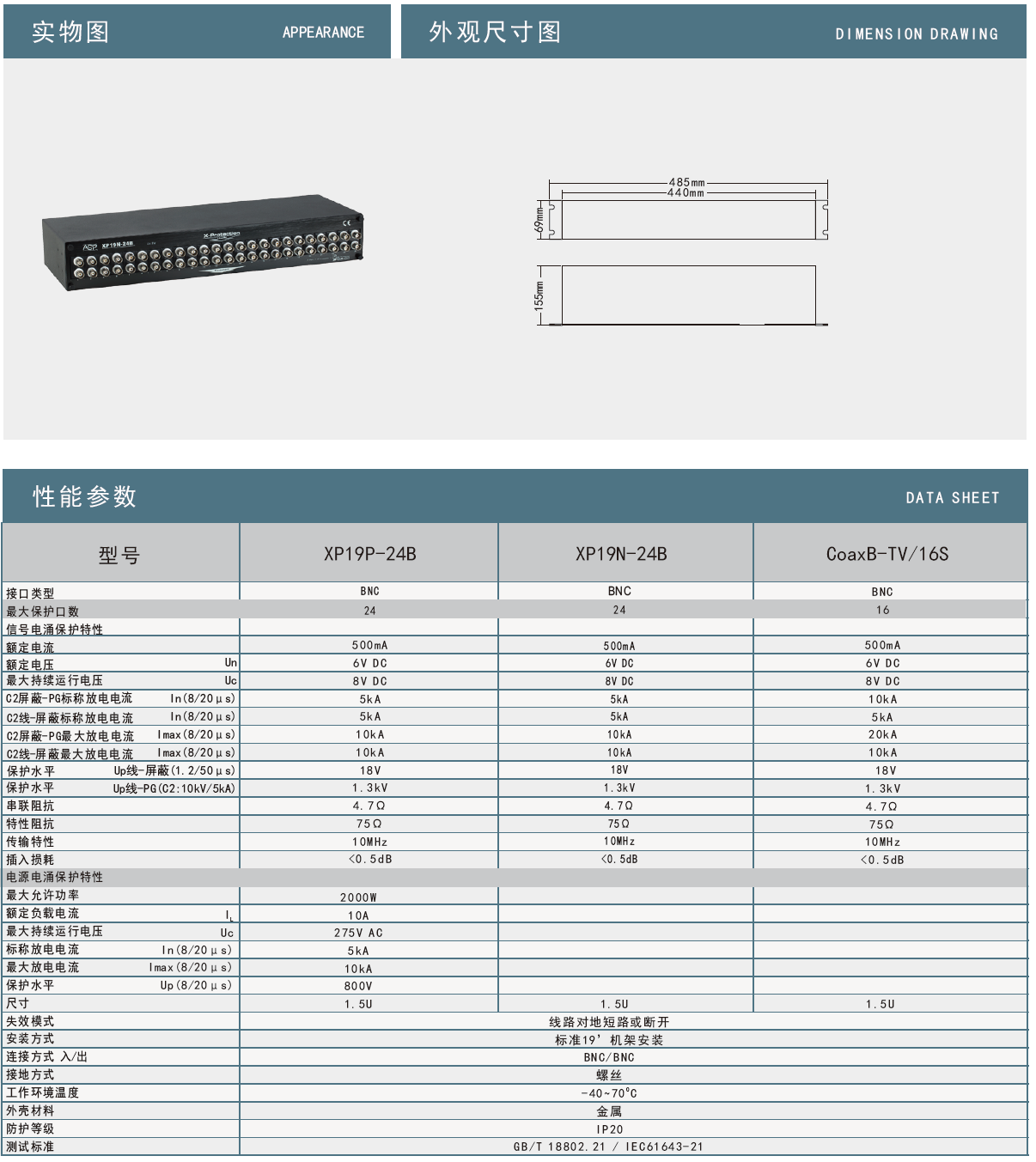

二、技術參數

• 額定電壓：5V，最大持續運行電壓8V，確保設備在正常電壓波動下的穩定性。
• 放電能力：標稱放電電流5kA（8/20μs），最大放電電流10kA（8/20μs），可應對大多數雷擊場景。
• 保護水平：1.2/50μs波形下，線-地保護水平≤18V，有效降低過電壓對設備的威脅。
• 傳輸特性：支持10MHz帶寬，插入損耗≤0.5dB，確保視頻信號清晰無衰減。
• 物理特性：1.5U標準機架安裝尺寸，外殼采用不銹鋼材質，防護等級IP20，工作溫度范圍-40℃~+85℃。

三、應用場景

該防雷器廣泛應用于以下領域：

1. 安防監控：保護監控機房矩陣、硬盤錄像機等設備，避免雷電導致的數據丟失或硬件損壞。
2. 有線電視與廣播：適用于公共電視系統、儀器設備等，確保信號傳輸?shù)倪B續性。
3. 工業自動化：在工業控制機房中，為PLC、傳感器等提供雷電防護，保障生產安全。

四、安裝與維護

• 模塊化設計：支持熱插拔功能，后級保護模塊可單獨更換，降低維護成本。
• 靈活安裝：標準19英寸機架安裝，安裝片可旋轉90°實現掛墻安裝，適配不同機房布局。
• 智能監測：部分型號（如雷迅智能SPD系列）支持RS485數據接口，可遠程監控設備狀態。

五、產品優勢

• 高性價比：24路保護集成于單一機架，減少布線復雜度，降低整體成本。
• 快速響應：響應時間達皮秒級，有效捕捉瞬態過電壓。
• 認證齊全：通過CE、GB等認證，符合多國電氣安全標準。

總結

雷迅XP19N-24B機架式視頻信號防雷器憑借其卓越的防護性能、靈活的安裝方式及可靠的穩定性，成為視頻監控、工業控制等領域的理想選擇。無論是新建項目還是設備升級，該產品均可為系統提供全面的雷電防護，確保長期穩定運行。

產品型號：XP19P-24B、XP19N-24B；CoaxB-TV/16S。
