一、產品概述

SV-2/024EP是雷迅（ASP）專為24V交流或直流供電的網絡攝像機設計的二合一防雷器，采用緊湊型一體化結構，兼具電源線路和網絡信號線路的浪涌保護功能。其核心優勢在于多級防護機制與低損耗傳輸性能，可有效應對雷電沖擊、電力系統操作過電壓等場景，確保設備長期穩定運行。

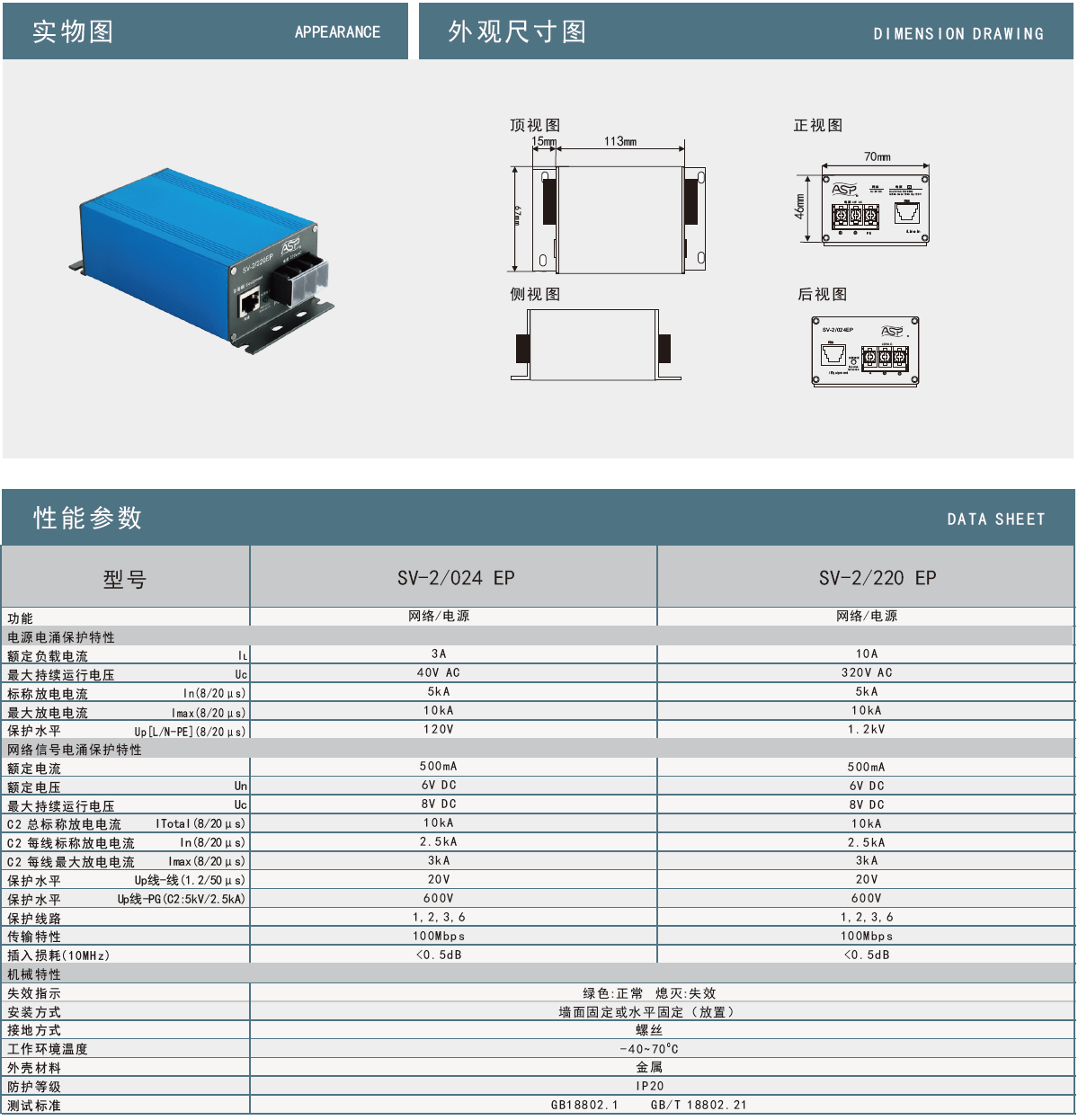

二、技術參數與性能亮點

1. 電源防護

   • 額定電壓：24V AC/DC，持續運行電壓40V AC
   • 最大放電電流：10kA（8/20μs），可承受極端雷電沖擊
   • 保護水平：Up≤120V（8/20μs），將過電壓限制在設備安全范圍內。

2. 網絡信號防護

   • 傳輸速率：支持100Mbps，插入損耗≤0.5dB，保障網絡通信質量
   • 標稱放電電流：8kA（1.2/50μs），有效過濾雷電高頻干擾，避免圖像模糊或中斷。

3. 快速響應與失效指示

   • 響應時間≤25ns，能在納秒級時間內抑制殘余電壓
   • 配備綠色失效指示燈，當防雷功能失效時自動熄滅，提醒及時更換。

三、工作原理

該防雷器通過電壓限制和能量分流雙重機制實現防護：

• 壓敏電阻：瞬時降低雷電電壓至設備可承受范圍
• 氣體放電管：當電壓超過閾值時導通，將雷電流引入大地
• 瞬態抑制二極管（TVS）：進一步吸收殘余能量，確保輸出電壓穩定。

四、應用場景

SV-2/024EP廣泛應用于以下領域：

• 平安城市與雪亮工程：保護高空、露天監控設備免受雷擊
• 智慧安防與交通監控：保障電子警察、機場等場景的圖像傳輸質量
• 軍事與工業環境：適用于高可靠性要求的遠程監控系統。

五、安裝與維護建議

1. 安裝規范

   • 防雷器應靠近被保護設備，輸入端連接電源/網線，輸出端連接攝像機接口
   • 接地線需≤50cm且電阻＜4Ω，確保雷電流有效泄放。

2. 定期檢查

   • 每季度檢查失效指示燈狀態，發現熄滅需立即更換
   • 避免擅自拆卸防雷器，建議由專業人員維護。

六、總結

雷迅SV-2/024EP網絡二合一防雷器憑借其高效防雷性能、兼容性強（適配多種品牌設備）以及便捷安裝特性，成為安防系統抵御雷電威脅的優選方案。通過符合GB 18802.1/21等國家標準的設計，該產品為智慧城市、交通樞紐等關鍵場景提供了可靠的技術支撐。

產品型號：SV-2/024EP；SV-2/220EP。
