一、產品概述

AM3-20/4-S是一款限壓型電涌保護器（SPD），符合IEC 61643-1、GB 18802.1等國際標準，適用于TT、TN、IT三種配電系統。其核心功能是通過非線性元件（如氧化鋅壓敏電阻）將過電壓限制在設備可承受范圍內，同時具備失效檢測與快速響應能力。

二、技術參數與性能優勢

1. 高能量泄放能力

   • 標稱放電電流（In）：10kA（8/20μs），可應對大多數雷電感應過電壓。
   • 最大放電電流（Imax）：20kA（8/20μs），滿足建筑物層配電箱的防護需求。
   • 保護水平（Up）：≤1.5kV（8/20μs），顯著降低殘壓對后級設備的影響。

2. 快速響應與可靠防護

   • 響應時間：25ns級，接近瞬時保護，減少設備暴露在過電壓中的時間。
   • 失效指示：綠色LED燈表示正常，紅色燈亮起時需立即更換模塊，避免系統盲保護。

3. 靈活安裝與兼容性

   • 模塊化設計：支持插拔更換，無需斷電即可維護，適配35mm標準導軌安裝。
   • 環境適應性：工作溫度范圍-40℃~85℃，外殼材料符合UL94 V-0阻燃標準，適用于各種惡劣環境。

三、應用場景與系統定位

在建筑物電氣防護中，AM3-20/4-S通常作為第三級防護，部署于末端配電箱或重要設備前端。其作用是：

1. 承接前級泄放的雷電流：與開關型SPD（如Asafe系列）配合使用，形成“泄放+限壓”的雙重保護鏈。
2. 保護敏感設備：適用于計算機、通信設備、照明系統等耐壓水平較低的終端設備，防止因殘壓導致的損壞。

四、選型與安裝建議

• 配套保護裝置：需串聯16A/6kA微型斷路器，既確保過流保護，又避免頻繁跳閘。
• 接線規范：采用共模接法（L-N-PE），若系統為TT制式，建議增加相線-中性線間的差模保護。

五、總結

雷迅ASP AM3-20/4-S憑借其高性價比、模塊化設計和智能化防護功能，成為現代建筑電氣防雷的優選方案。通過合理選型與規范安裝，可有效提升系統整體的雷電防護等級，保障電子設備的安全穩定運行。

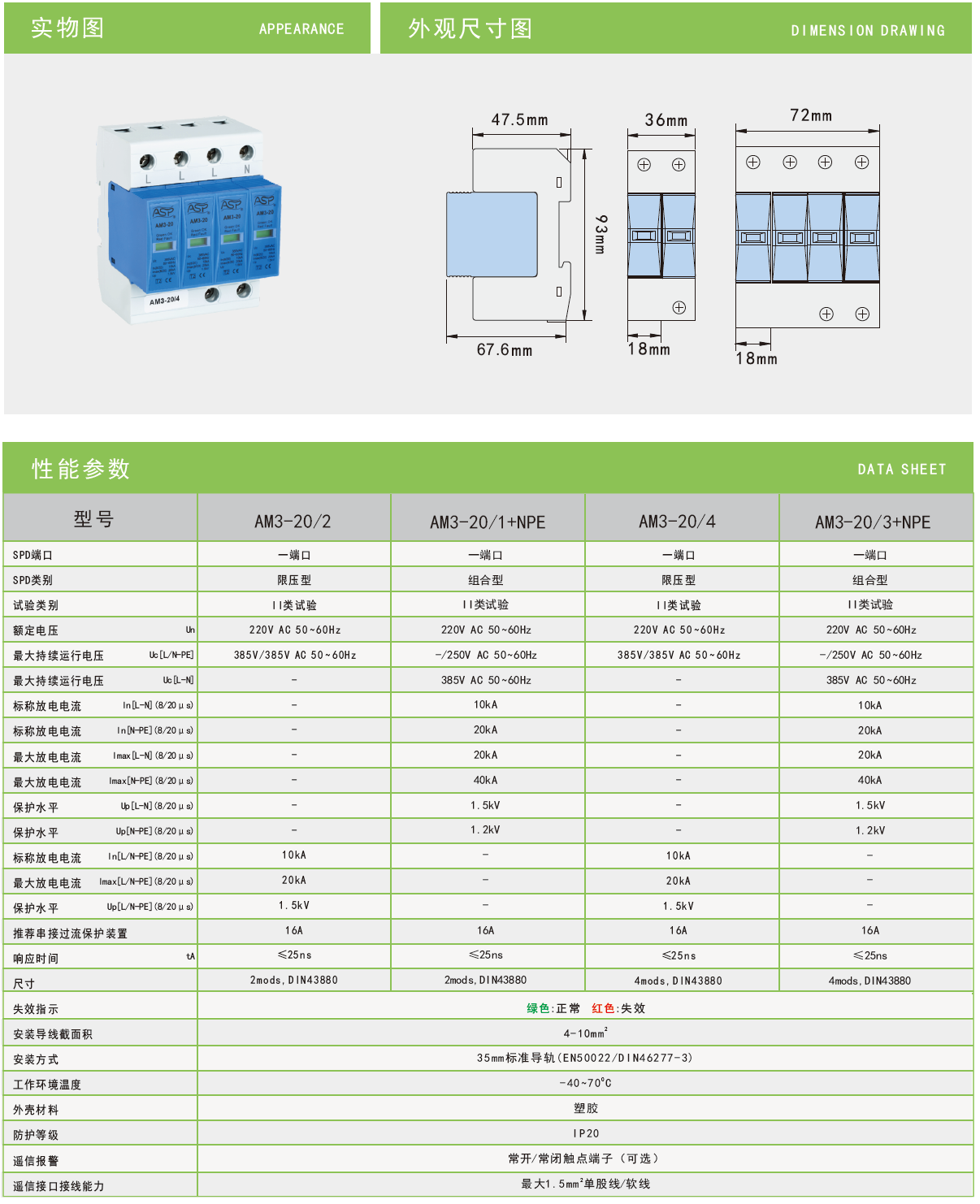

產品型號：

AM3-20/2、AM3-20/1+NPE；

AM3-20/4、AM3-20/3+NPE。
