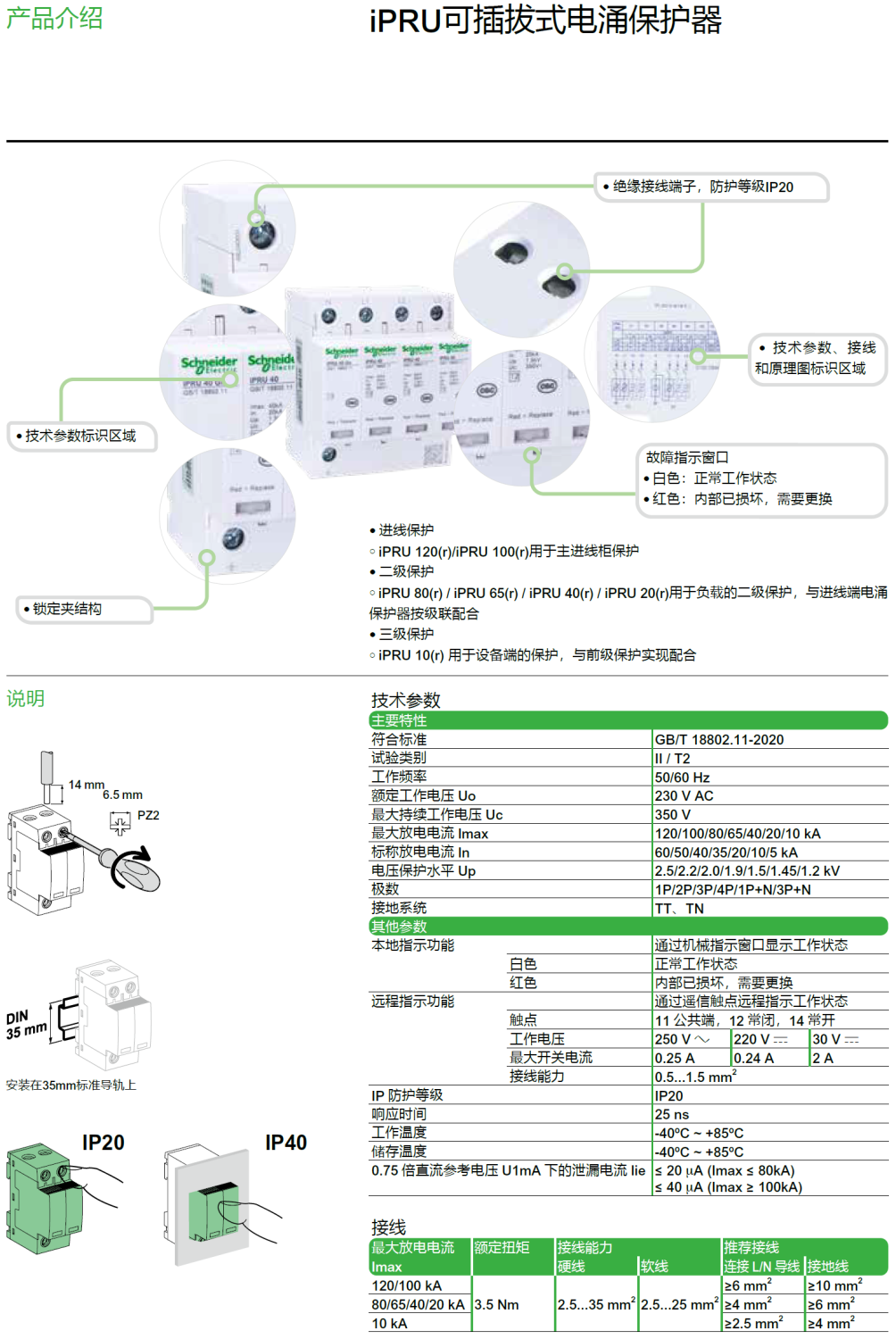

一、產品概述

iPRU 80R 3P+N是一款專為三相四線制（TN-S/TN-C）系統設計的可插拔式電涌保護器，采用3P+N接線模式（即三個相線對中性線模塊+一個中性線對地線模塊），實現差模與共模雙重保護。其可插拔結構便于安裝維護，同時支持遠程監控功能，可實時反饋設備狀態，提升運維效率。

二、技術原理與保護模式

該產品通過差模保護（相線與中性線之間）和共模保護（中性線與地線之間）的協同作用，全面覆蓋浪涌電流路徑。在TN-S系統中，3P+N接線模式可有效降低中性線過載風險，尤其適用于TT系統前端保護（需與剩余電流保護器RCD配合使用）。其最大放電電流（Imax）和電壓保護水平（Up）均符合國際標準（如IEC 61643-11），確保設備在極端條件下的可靠性。

三、應用場景與優勢

1. 工業領域：保護電機、PLC等敏感設備免受電網波動和雷擊影響，降低故障停機風險。
2. 建筑系統：適用于數據中心、通信基站等場景，保障關鍵基礎設施的電力供應穩定性。
3. 能源行業：在光伏逆變器、風力發電系統中，防止瞬態過電壓損壞精密電子元件。

核心優勢：

• 模塊化設計：可插拔結構簡化安裝流程，支持快速更換維護。
• 高兼容性：適配DIN導軌安裝，兼容多種線纜規格（2.5-35 mm2），滿足復雜布線需求。
• 環境適應性：寬溫運行范圍（-40℃~60℃），IP20防護等級，適用于各類工業環境。

四、安裝與維護建議

• 接地要求：確保接地電阻≤4Ω，中性線與地線間SPD的沖擊電流需滿足系統要求（如TN-S系統中N-PE模塊需承受4×10kA）。
• 布線規范：相線/零線導線長度≤1m，地線≤0.5m，導線截面需與距離匹配。
• 定期檢測：每年雷雨季前檢查SPD狀態，失效模塊需立即更換。

五、總結

施耐德iPRU 80R 3P+N可插拔式電涌保護器憑借其創新設計、全面防護及便捷運維，為電氣系統提供了高性價比的浪涌防護解決方案。無論是工業自動化、建筑配電還是新能源領域，該產品均可顯著提升系統可靠性，助力用戶實現可持續發展目標。

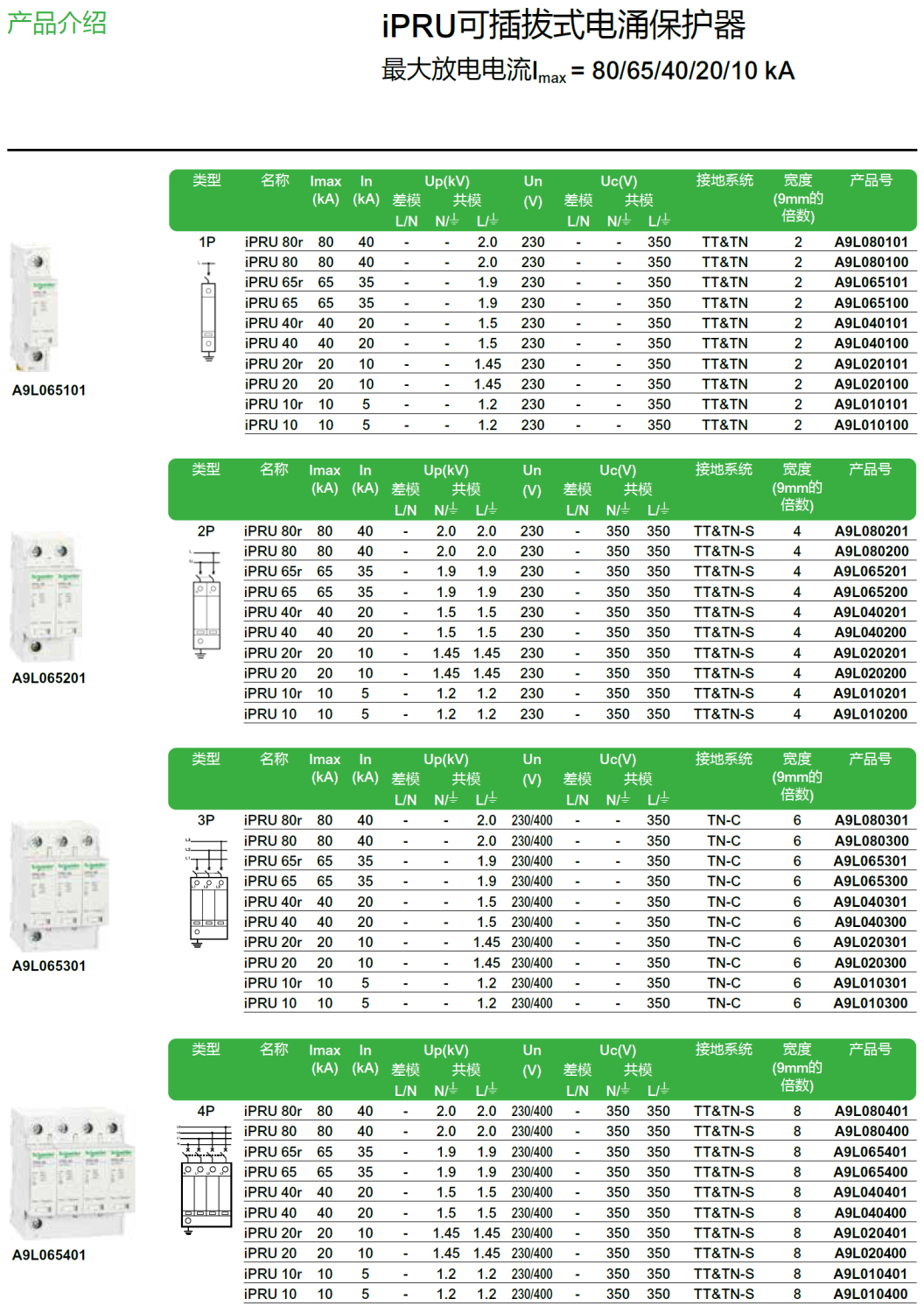

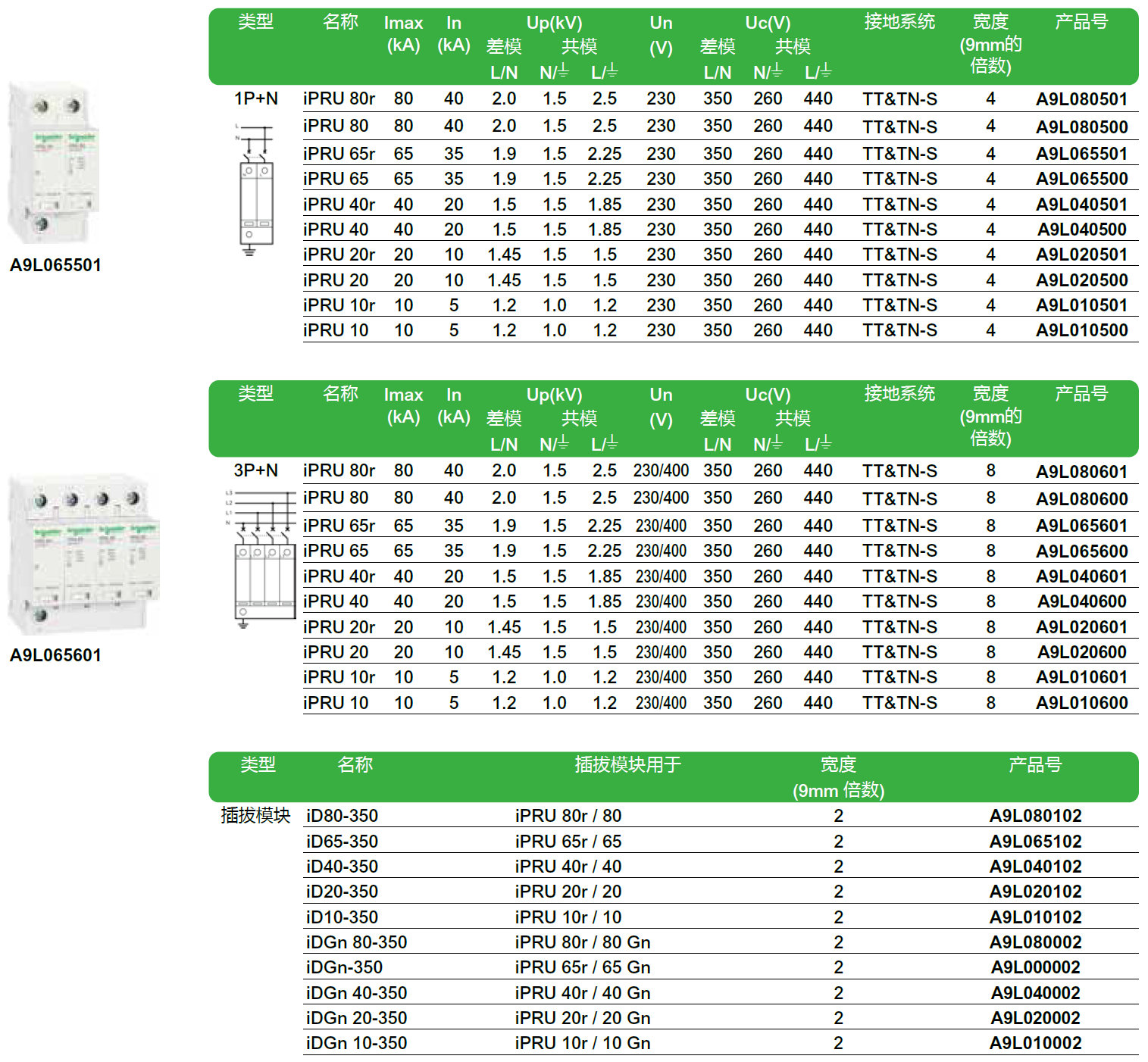

產品型號/產品號：iPRU 80r 1P（A9L080101），iPRU 80 1P（A9L080100），iPRU 80r 2P（A9L080201），iPRU 80 2P（A9L080200），iPRU 80r 3P（A9L080301），iPRU 80 3P（A9L080300），iPRU 80r 4P（A9L080401），iPRU 80 4P（A9L080400），iPRU 80r 1P+N（A9L080501），iPRU 80 1P+N（A9L080500），iPRU 80r 3P+N（A9L080601），iPRU 80 3P+N（A9L080600）
