一、產品概述

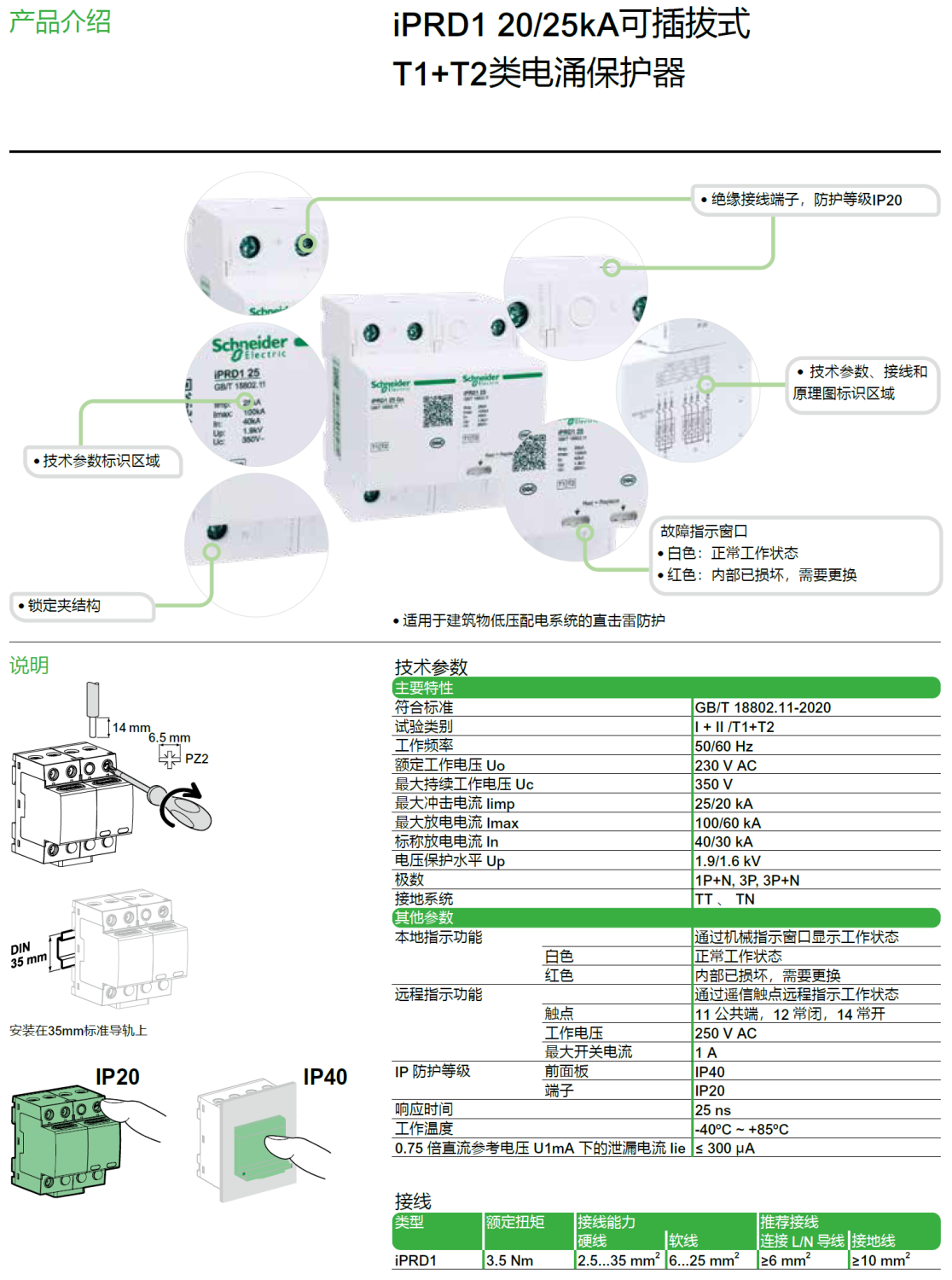

施耐德電氣推出的iPRD1 20R 3P+N是一款專為電源配電網絡設計的可插拔式電涌保護器（SPD），屬于T1+T2類復合防護型產品。其核心功能是通過共模與差模雙重保護機制，有效抵御雷電浪涌和電網瞬態過電壓對電氣設備的損害，廣泛應用于工業、建筑、數據中心等場景。

---

二、核心功能與技術參數

1. 雙重防護設計（T1+T2類）

   • Type I級保護：針對直接雷擊或電網傳導的浪涌，提供20kA沖擊放電電流（Iimp）和30kA標稱放電電流（In），確保在極端環境下仍能穩定工作。
   • Type II級保護：通過MOV（金屬氧化物壓敏電阻）與GDT（氣體放電管）組合技術，限制殘壓至<1.7kV（共模）和<1.5kV（差模），有效保護后端設備。

2. 可插拔架構

   • 支持導軌安裝與端子直連，高度僅90mm，寬度144mm，深度66mm，適配緊湊型配電柜。
   • 配備遠程指示窗口，通過紅/白/綠三色標識實時顯示運行狀態，便于快速定位故障并更換模塊。

3. 環境適應性

   • 工作溫度范圍-40℃至80℃，符合GB/T 18802.1-2011標準，適用于嚴苛工業環境。
   • IP40防護等級，防塵設計保障長期可靠性。

---

三、典型應用場景

• 工業配電系統：保護PLC、傳感器等關鍵設備免受電網波動影響。
• 數據中心與機房：作為進線級SPD，與二級保護裝置（如PRD8）級聯，構建分層防護體系。
• 建筑電氣系統：適用于TT接地系統的戶外燈桿、配電箱等場景，滿足《建筑物防雷設計規范》要求。

---

四、安裝與維護優勢

• 便捷更換：模塊化設計支持快速拆卸，無需斷電即可完成維護，減少停機時間。
• 標準化接口：支持2.5-50mm2硬線或2.5-35mm2軟線接線，兼容多種電纜規格。
• 環保合規：符合歐盟RoHS、REACH法規及中國RoHS標準，助力綠色可持續發展。

---

五、總結

施耐德iPRD1 20R 3P+N憑借其高性能、模塊化設計和智能化運維特性，成為電源系統浪涌防護的優選方案。無論是工業環境還是商業建筑，該產品均可提供從Type I到Type II的全方位保護，顯著降低雷電災害風險。

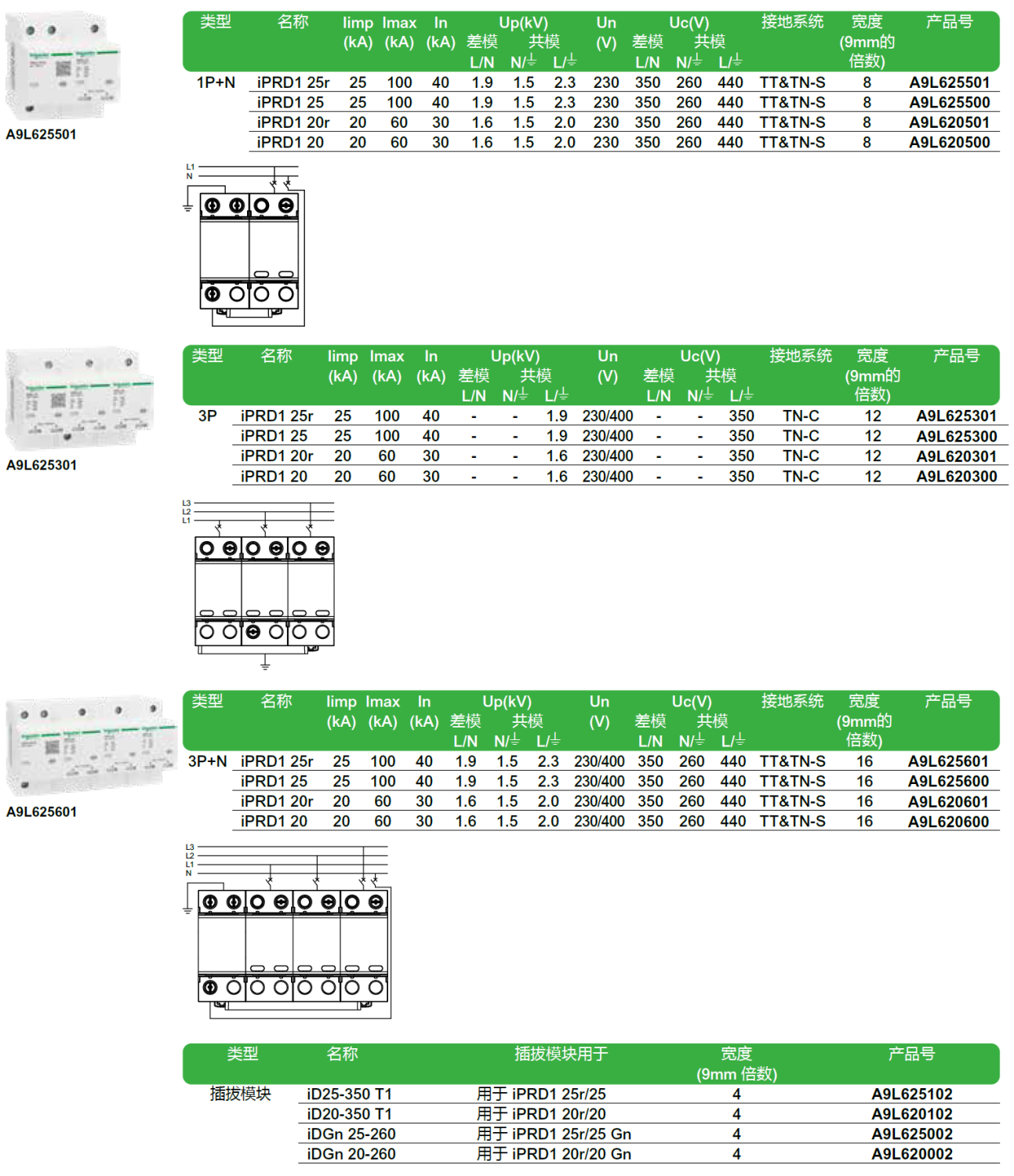

產品型號/產品號： iPRD1 20r 3P+N（A9L620601），iPRD1 20 3P+N（A9L620600），iPRD1 20r 3P（A9L620301），iPRD1 20 3P（A9L620300），iPRD1 20r 1P+N（A9L620501），iPRD1 20 1P+N（A9L620500）
