電子式雷電計數器是一種用于監測和記錄雷擊事件的高科技設備，其核心功能是通過傳感器、信號處理單元和電子元件實現對雷電流的精確檢測與計數。

1. 工作原理

電子式雷電計數器依賴外部電源供電，采用傳感器（如電磁線圈）捕捉雷電流產生的磁場變化，將雷電信號轉化為電信號。隨后，信號經放大、濾波和微處理器分析，最終由顯示單元記錄雷擊次數，并支持存儲和傳輸數據。部分設備還能記錄雷擊的電流幅值、極性等參數，為防雷評估提供依據。

2. 核心特點

• 高精度與靈敏度：可檢測毫安級雷電流，避免漏計或誤計。
• 數據管理與遠程交互：支持通過RS485、無線網絡（如NB-IoT、LoRa）實時傳輸數據至監控中心，便于集中管理和預警。
• 多功能集成：部分設備配備自供電技術（如光伏或雷電能量捕獲），適應野外環境。
• 高防護等級：如IP67設計，可在惡劣天氣下穩定運行。

3. 應用領域

• 電力行業：監測避雷針、避雷器等設備的泄流動作，評估防雷系統有效性。
• 通信與氣象：用于通信塔、雷達站的雷擊監測，結合智能系統實現遠程預警。
• 事故分析：提供雷擊時間、強度等數據，輔助事故原因調查與責任認定。

4. 對比機械式計數器

電子式相較于機械式（無源、結構簡單）的優勢在于：

• 功能擴展性：支持時間記錄、聯網和數據分析。
• 維護便捷性：可通過遠程監控減少現場維護需求。
• 局限性：依賴電源，安裝和維護成本較高。

5. 典型產品示例

如CSHBFL-ZJSD型計數器，采用機械表頭無電驅動設計，兼具高防護等級和抗干擾能力，適用于極端環境下的雷電監測。

通過上述功能，電子式雷電計數器為雷電防護提供了數據化、智能化的解決方案，廣泛應用于電力、通信、氣象等領域。

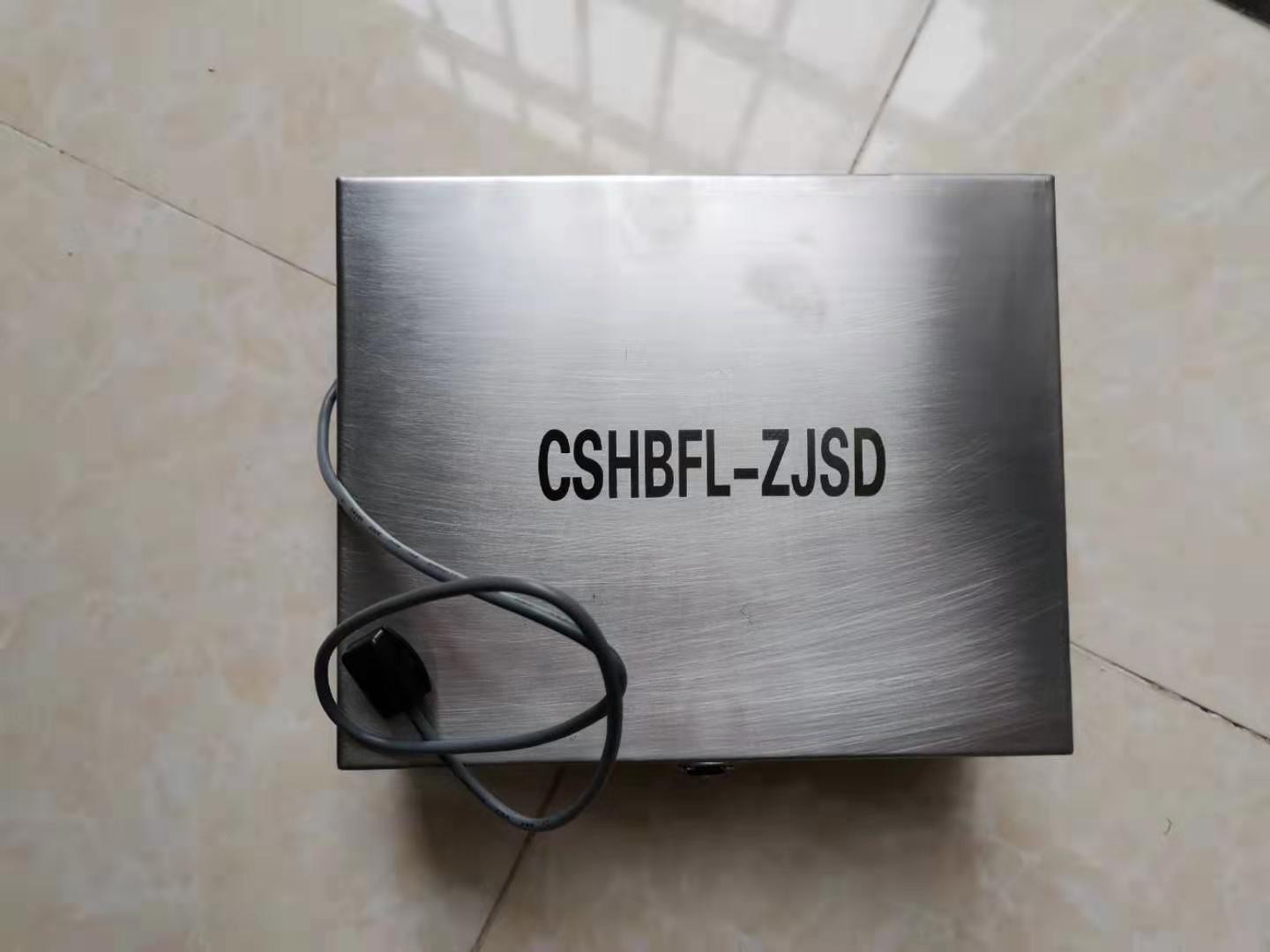

CSHBFL-ZJSD（0~99999位、電子式液晶顯示）該產品適用于直擊雷的雷電計數。

■產品特點

● 可顯示年/月/日，并有效記錄雷擊準確接閃次數和時間，

● 數字化顯示，探頭感應采樣，高準確率計數。

● 體積小，接線簡易，安裝方便，實用性強，

● 電子式液晶顯示，無需外加高壓電源（儀表電池約叁年更換一次）。

■技術參數

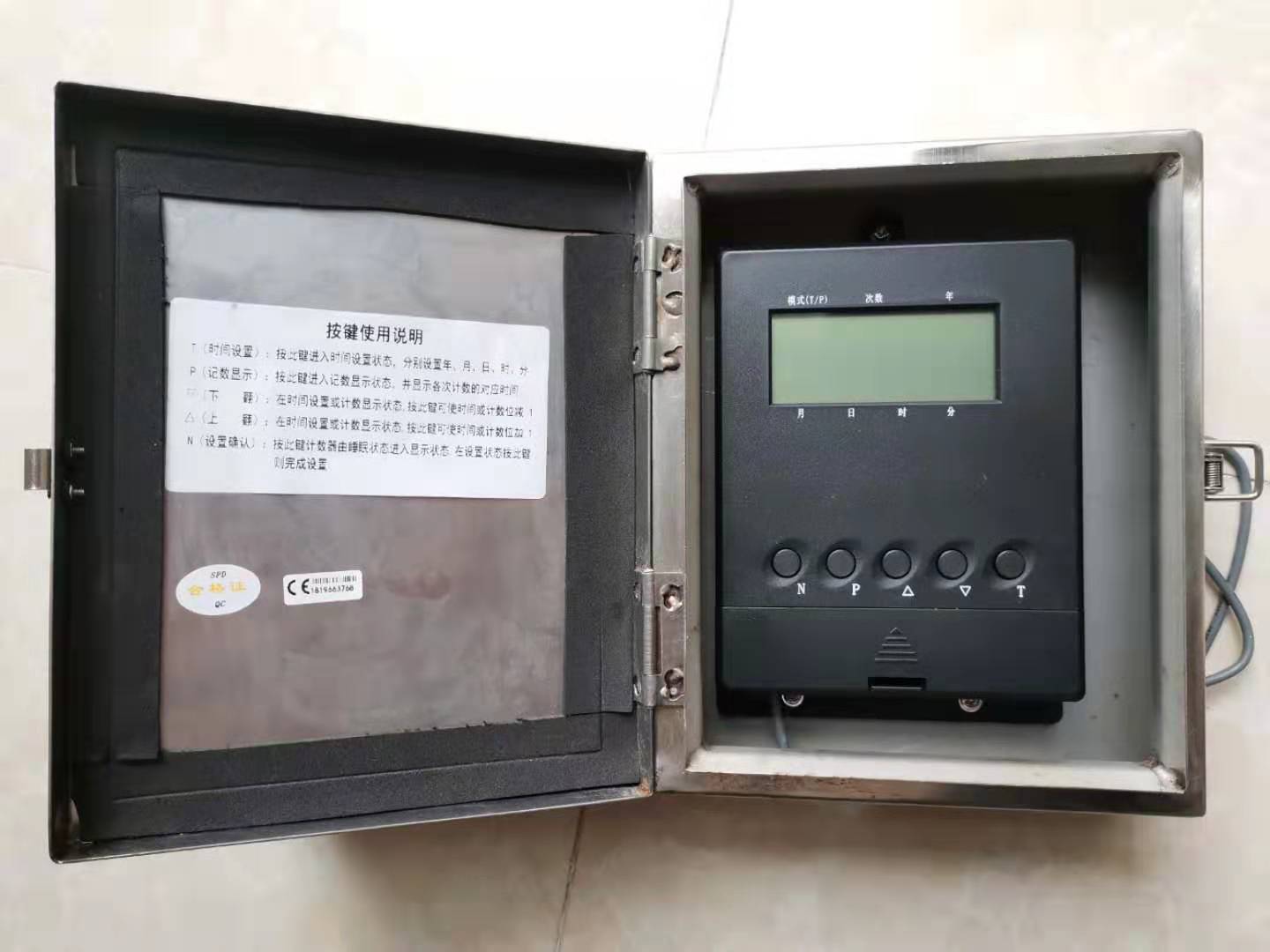

■按鍵說明

T（時間設置）：按此鍵進入時間設置狀態，分別設置的順序?yàn)槟?、月、日、時、分

P（記數顯示）：按此鍵進入雷電計數數據顯示狀態，并顯示各次計數相應的時間

▽（下  翻）：按此鍵在時間設置狀態，可使時間位減1，在計數顯示狀態可使計數次數減1

△（上  翻）：按此鍵在時間設置狀態，可使時間位加1，在計數顯示狀態可使計數次數加1

                                                            N（設置確認）：按此鍵計數器由睡眠狀態恢復顯示狀態，在時間設置狀態或計數顯示狀態時按此鍵則時間設置或計數顯示完成

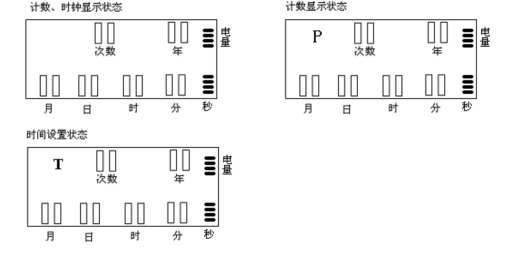

■顯示說明

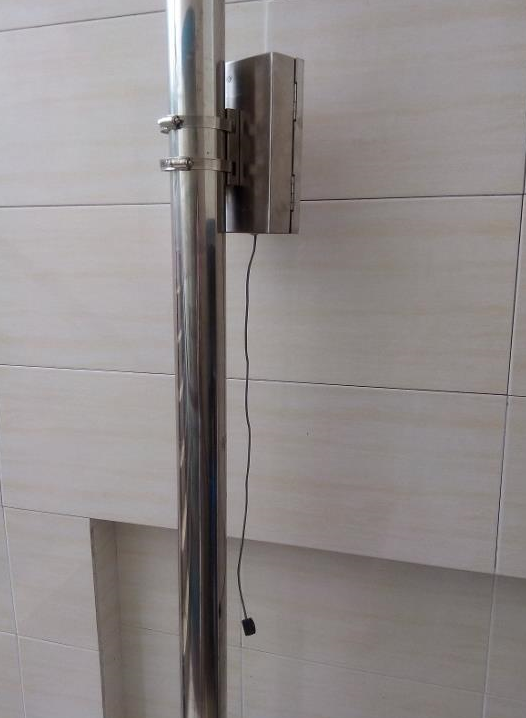

■安裝使用

● 在安裝使用時，先按一下N鍵，計數器應由眨眼狀態恢復為顯示狀態，計數次數應為00次，時鐘應為當時的時間，否側，需要按T鍵進行時間設置。

● 選擇好安裝位置，把計數器安裝固定后，再把計數器外置的傳感器粘貼或邦扎在相鄰的接地線或匯流排上。

● 計數次數需要清零時，先按P鍵，并顯示計數次數和時間，再同時按下▽、△鍵，計數次數和時間被清除，顯示屏無顯示，再按N鍵顯示屏恢復顯示次數（00）和時間（需重新設置當時時間）。

● 雷電計數器是記錄某區域產生感應雷擊次數的儀器，它主要與各種防雷設備配套使用。

● 非專業人員請勿拆卸。
