一、產品概述

MCD50-B/3+NPE是OBO針對B級防雷需求設計的緊湊型電涌保護器，適用于電源系統的第一級防護。其核心采用多電極石墨堆疊技術，結合防爆模塊設計，可在強雷電環境下有效分流雷電流，保護后級設備免受瞬態過電壓損害。該產品符合DIN VDE 0675 Part6和IEC 61643-1標準，適用于LPZ 0-2雷電保護區。

---

二、技術參數與性能優勢

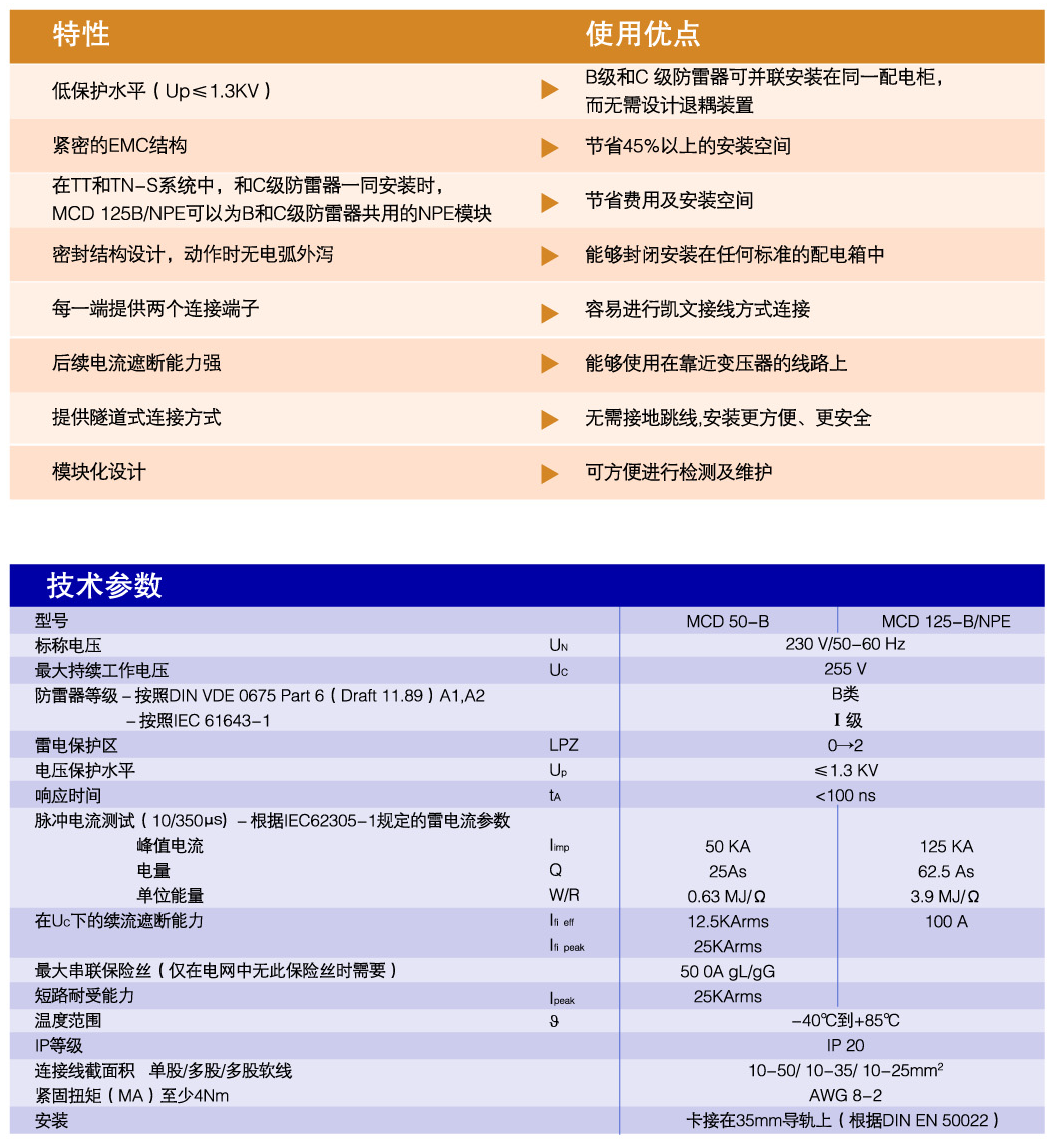

1. 核心參數

   • 標稱電壓（Un）：230V/50-60Hz，適配常規交流電源系統。
   • 最大放電電流（Iimp）：50kA（10/350μs波形），可承受極端雷擊沖擊。
   • 電壓保護水平（Up）：<1.3kV，顯著低于行業標準，有效保護后級設備。
   • 響應時間（tA）：<100ns，近乎瞬時響應雷電威脅。

2. 創新設計

   • 緊湊型結構：模塊化設計節省45%安裝空間，支持與C級防雷器并聯安裝，無需額外退耦裝置。
   • 防爆與耐候性：外殼采用紅色強化熱塑性玻纖材料，耐溫范圍-40℃~+85℃，適用于惡劣環境。
   • NPE保護模塊：MCD125-B/NPE作為N線與PE線的專用保護單元，支持凱文接線，簡化布線。

---

三、典型應用場景

1. 工業與石化領域
   在強雷區（如中科煉化項目），MCD50-B/3+NPE通過整體防雷方案（電源系統、控制室、管道防護等）保障設備安全，降低雷擊停機風險。

2. 通信與移動基站
   其緊湊型設計適配小型機房，與C級限壓型SPD配合使用，實現多級防護，同時節省空間與成本。

3. 電力配電系統
   在TT或TN-S系統中，NPE模塊可同時作為B級和C級保護，簡化系統架構。

---

四、安裝與維護要點

1. 安裝建議

   • 推薦卡接至35mm導軌，支持隧道式安裝，最小導線截面積10mm2。
   • 后備保護裝置（如空氣開關）容量建議63A或100A，確保與供電線路匹配。

2. 注意事項

   • 避免在直流電路中使用，且不可用直流絕緣測試儀檢測。
   • 定期檢查指示燈狀態，失效時需立即更換。

---

五、總結

OBO MCD50-B/3+NPE憑借其高能量通流能力、緊湊型設計與智能化兼容性，成為現代防雷系統的優選方案。無論是工業場景的可靠性保障，還是通信基站的靈活部署，該產品均能提供高效、安全的防護，助力用戶降低雷電風險，提升系統穩定性。

產品型號：MCD50-B/3+NPE，MCD50-B，MCD125-B/NPE
