一、產品概述

DR M 2P 30 FM是DEHN盾牌系列中的經典型號，專為單相交流系統設計，采用兩極保護模塊結構，由底座和可插拔式保護模塊組成。其核心優勢在于氧化鋅壓敏電阻與間隙組合技術，能夠高效泄放雷電沖擊電流（如3kA標稱放電電流）和瞬態過電壓，同時滿足DIN 43880標準的小型化設計要求。此外，該產品通過KEMA、VDE、UL等多項國際認證，確保了長期穩定性和安全性。

二、核心性能參數

1. 電氣性能

   • 標稱放電電流（In）：3kA（8/20μs波形），總放電電流（I total）達5kA，可抵御大規模雷擊沖擊。
   • 電壓保護水平（U p）：低至1250V（L-N線間）和1500V（L/N-PE線對地），顯著降低設備損壞風險。
   • 持續工作電壓（Uc）：255V AC，兼容230V電網環境，具備寬電壓適應性。

2. 環境適應性

   • 工作溫度范圍覆蓋-40℃至80℃，防護等級IP20，外殼采用UL 94V-0阻燃材料，適用于嚴苛工業場景。

三、創新設計與功能亮點

1. 模塊化可插拔結構
   保護模塊支持免工具快速更換，無需拆卸整個設備即可實現維護，大幅縮短停機時間。這一設計在DEHN最新發布的VT1 M 25kA系列中進一步升級，通過SPD與SCB組合測試，安全性能得到全面提升。

2. 智能狀態監測

   • 配備工作狀態/故障指示窗，通過紅綠雙色標記實時顯示設備運行狀態。
   • FM版本支持遙信端子，可接入監控系統實現遠程故障報警，提升運維效率。

3. 兼容性與安裝便捷性

   • 符合IEC 61643-11標準，適配TN/TNS/TT等多種接地系統，導線截面積支持0.5-4mm2，兼容單股/多股軟線。
   • 采用35mm DIN軌安裝，符合EN 60715標準，便于集成到現有配電柜中。

四、應用場景與價值

DR M 2P 30 FM廣泛應用于以下領域：

• 建筑配電系統：保護弱電設備（如安防監控、通信設備）免受雷電和電網瞬態過電壓影響。
• 工業自動化：適用于電機控制柜、PLC系統等關鍵設備，降低因電涌導致的停機風險。
• 消防系統：與等電位連接方案配合使用，避免因雷擊誤觸發消防設備，保障生命財產安全。

五、總結

DEHN DR M 2P 30 FM憑借其高性能、易維護、智能化的特點，成為插拔式電涌保護器的標桿產品。無論是新建項目還是舊系統升級，該方案均能提供高效、可靠的防雷保護，助力用戶實現安全、穩定的電氣環境。

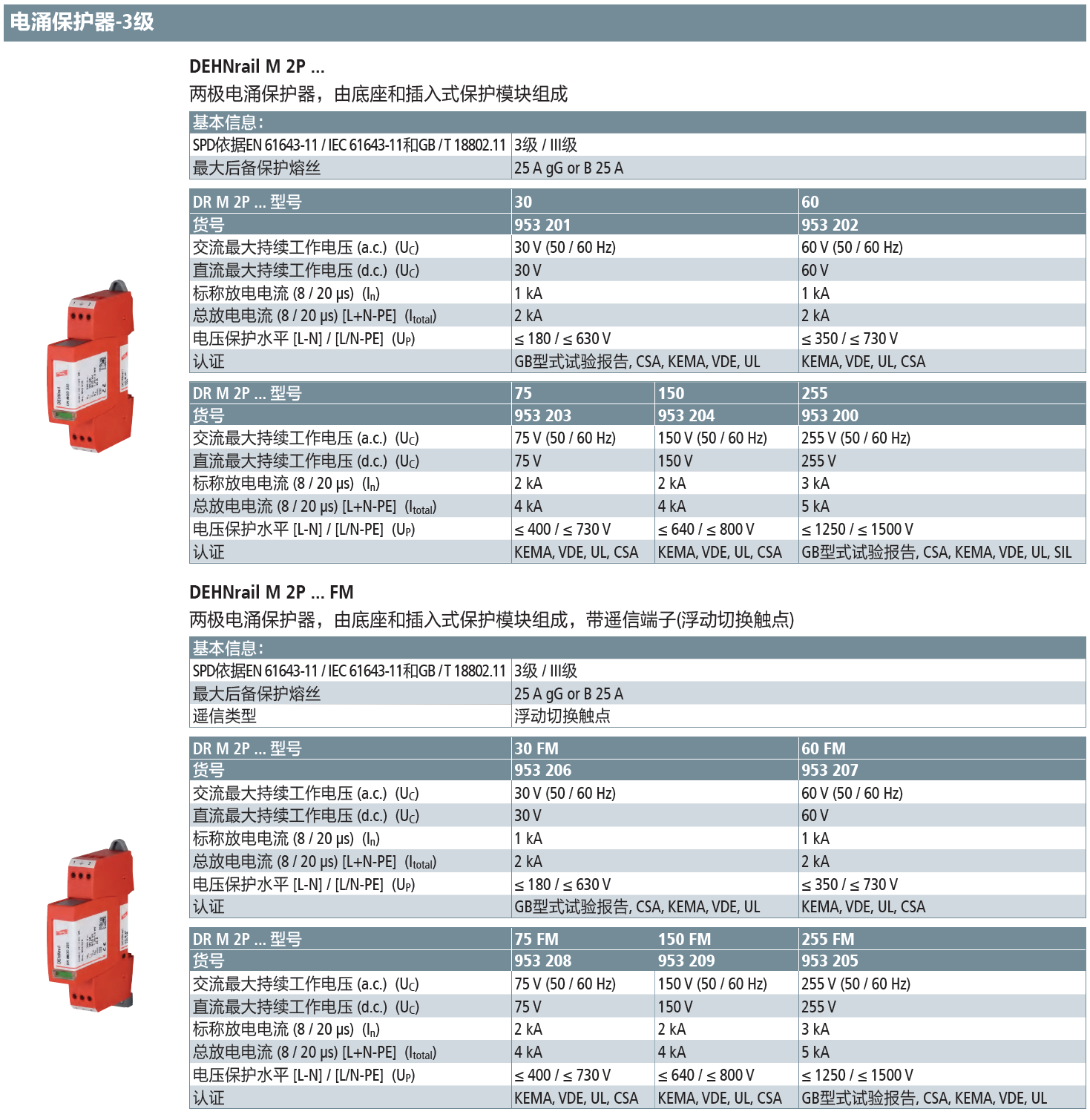

產品型號(貨號)：DR M 2P 30(953 201)，DR M 2P 60(953 202)，DR M 2P 75(953 203)，DR M 2P 150(953 204)，DR M 2P 255(953 200)，DR M 2P 30 FM(953 206)，DR M 2P 60 FM(953 207)，DR M 2P 75 FM(953 208)，DR M 2P 150 FM(953 209)，DR M 2P 255 FM(953 205)
