一、產品概述

VC PV 750 1 10是專為光伏系統設計的板載式電涌保護器，采用單極模塊化結構，可直接焊接于設備電路板（PCB）上，實現緊湊安裝。其工作電壓覆蓋直流60V-900V，尤其適用于光伏逆變器、直流配電柜等場景，滿足IEC 60364-7-712等國際標準要求。

二、核心技術優勢

1. 高可靠性設計

   • 集成熱脫離裝置與遙信報警功能，當電涌或過流發生時，模塊可自動脫扣并觸發報警信號，避免設備二次損壞。
   • 采用Y型防故障電路（三個高能壓敏電阻），在絕緣故障時保護電涌保護器本體，提升系統安全性。

2. 靈活適配性與高耐受能力

   • 支持多種電壓模式組合，可適配不同光伏系統的直流側（如1100V系統）和交流側需求，解決直流偏置電壓問題。
   • 直流短路電流耐受能力高達300A（無需后備熔絲），配合熔絲可擴展至25000A，滿足大電流場景需求。

3. 緊湊與安全結構

   • 模塊尺寸為30×18mm，符合1.5模寬度設計，適配標準PCB布局。
   • 接線端子采用防振動蓋板設計，增強電氣間隙和爬電距離，無需額外隔離距離即可應對900V高壓。

三、應用場景與價值

VC PV 750 1 10廣泛應用于光伏電站、儲能系統及直流電源設備，其板載化特性可節省安裝空間，降低維護成本。例如，在光伏逆變器前端安裝該產品，可有效抑制雷擊或電網瞬態過電壓對敏感電子元件的損害，提升系統整體可靠性。

四、總結

DEHN VC PV 750 1 10憑借模塊化設計、高耐受電流及智能化保護功能，成為光伏直流系統防雷保護的標桿產品。其創新性的板載方案不僅簡化了安裝流程，還為復雜電網環境提供了高效防護，是光伏設備安全運行的理想選擇。

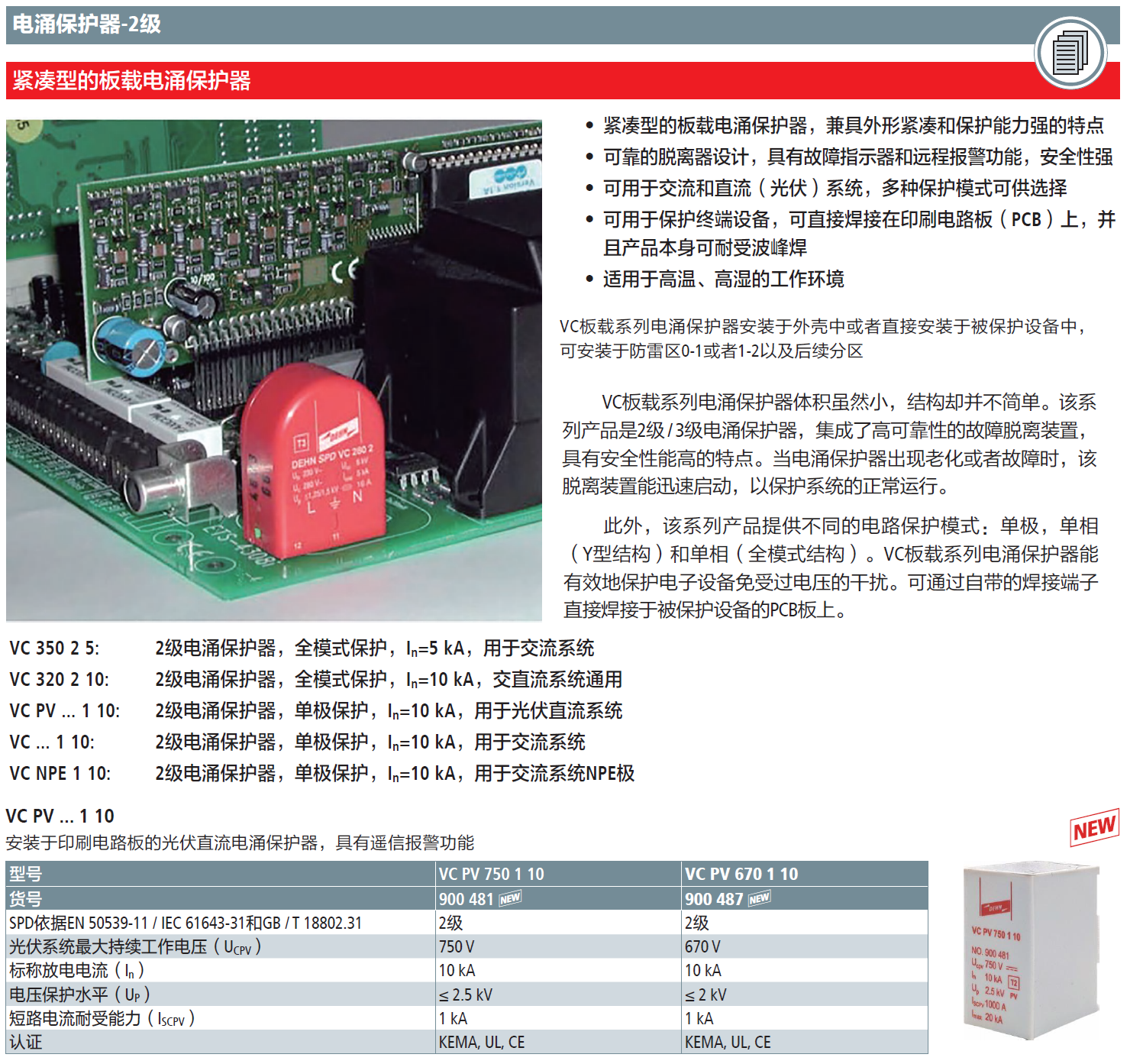

產品型號(貨號)：VC PV 750 1 10(900 481)，VC PV 670 1 10(900 487)
