一、產品概述

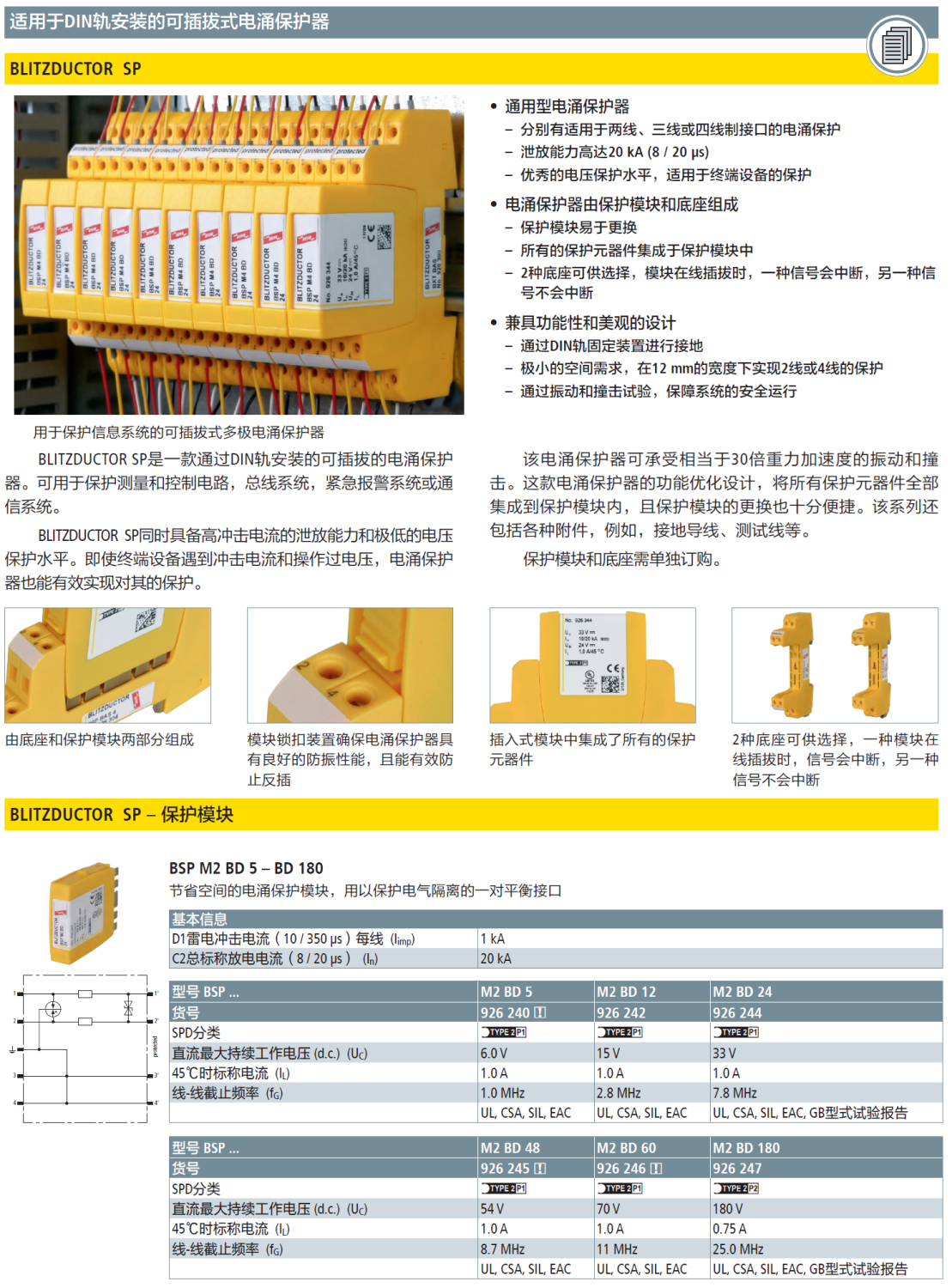

BSP M2 BD 12是DEHN針對信號線路設計的浪涌保護器（SPD），屬于TYPE2 P1分類，適用于兩線、三線或四線接口的終端設備防護。其核心優勢在于最小空間需求（每線僅3.0毫米）和模塊化設計，支持快速更換，同時具備防震功能，確保在復雜環境中穩定運行。

二、關鍵技術參數

1. 電壓保護水平

   • 標稱電壓（UN）：12V，直流持續工作電壓（UC）為15V，交流持續工作電壓為10.6V。
   • 線-線電壓保護水平（8/20μs）：27V，線-PG電壓保護水平高達600V，遠超行業標準，可有效保護后端設備。
   • 1kV/μs陡波沖擊保護：線-線電壓保護水平為19V，線-PG為550V，滿足嚴苛的瞬態過壓防護需求。

2. 放電能力與兼容性

   • 總標稱放電電流（In）：20kA（8/20μs），每線10kA，可抵御大規模雷擊或電力系統瞬變。
   • 帶寬與電容：支持7.8MHz頻率范圍，線-線電容僅1.0nF，線-PG電容16pF，對信號傳輸干擾極小。

3. 環境適應性

   • 工作溫度范圍覆蓋-40℃至80℃，防護等級IP20，外殼采用聚酰胺PA6.6材料，耐候性強。

三、典型應用場景

1. 智慧城市系統
   在安防監控、智能交通等場景中，BSP M2 BD 12可保護網絡交換機、光纖收發器等設備，避免雷電或電力浪涌導致的數據丟失或系統癱瘓。
2. 通信與數據中心
   適用于服務器機柜、通信基站的信號線路防護，確保高速數據傳輸?shù)姆€(wěn)定性。
3. 工業自動化控制
   在PLC、傳感器等工業控制系統中，提供可靠的后端防護，降低設備損壞風險。

四、安裝與維護建議

• 安裝方式：通過通用底座直接屏蔽接地，支持4線接口配置，兼容多種布線需求。
• 定期檢測：建議每年進行一次導通性測試，確保SPD功能正常。若發現劣化指示窗口變色，需立即更換模塊。
• 接地要求：需連接至等電位接地系統，接地電阻應≤10Ω，以發揮最佳防護效果。

五、總結

BSP M2 BD 12 DEHN信號防雷器模塊憑借其高性價比、緊湊體積及卓越防護性能，成為現代防雷工程中的標桿產品。無論是智慧城市建設還是工業自動化領域，其模塊化設計、低插入損耗和寬頻防護能力，均可為關鍵設備提供全方位的雷電與浪涌保護。

產品型號(貨號)：BSP M2 BD 5(926 240)，BSP M2 BD 12(926 242)，BSP M2 BD 24(926 244)，BSP M2 BD 48(926 245)，BSP M2 BD 60(926 246)，BSP M2 BD 180(926 247)
