一、產品概述

BXT ML4 MY 110是DEHN專為信號接口（如4–20 mA、RS-485、Profibus等）設計的電涌保護模塊，適用于需要高可靠性和快速響應的場景。其核心功能是通過多級保護機制，抑制瞬態過電壓并限制干擾電流，確保信號傳輸?shù)倪B續性和設備安全。

二、核心技術與性能優勢

1. 多級協同保護

   • 采用氣體放電管（GDT）和半導體限壓技術的組合，實現對高頻干擾和高壓電涌的分級吸收，響應時間低至納秒級。

   • 最大通流能力達5 kA（8/20 μs），可抵御嚴酷的雷電感應沖擊。

2. 低插入損耗與高信號完整性

   • 模塊設計優化信號傳輸帶寬（支持高達10 MHz的傳輸速率），確保防雷保護不影響信號質量。

   • 低電容設計（<10 pF）避免信號衰減，適用于長距離傳輸場景。

3. 模塊化與緊湊設計

   • 采用標準35 mm導軌安裝方式，支持快速插拔更換，便于系統維護和擴展。

   • 緊湊的尺寸（寬度僅18 mm）節省控制柜空間，適合高密度布線環境。

4. 狀態監控與可視化指示

   • 內置綠色/紅色狀態指示燈，實時反饋模塊工作狀態，便于運維人員快速排查故障。

5. 環境適應性與認證

   • 工作溫度范圍：-40°C至+80°C，滿足極端工業環境需求。

   • 符合IEC 61643-21、EN 61643-21等國際標準，防護等級達IP20。

三、典型應用場景

1. 工業自動化系統

   • 保護PLC、DCS、傳感器和現場總線（如Profibus、CAN總線）免受電涌干擾。

2. 通信基礎設施

   • 適用于基站、數據中心的光電轉換設備及RS-485/422通信線路防護。

3. 能源與交通領域

   • 風力發電機組、鐵路信號系統、智能電網等對信號穩定性要求嚴苛的場景。

4. 樓宇智能控制

   • 暖通空調（HVAC）、安防系統及樓宇自動化網絡的防雷保護。

四、安裝與維護建議

• 安裝要點

  • 盡量靠近被保護設備安裝，確保保護路徑最短。

  • 接地導線需短而粗（建議截面積≥4 mm2），接地電阻≤10 Ω。

• 維護指南

  • 定期檢查狀態指示燈，若紅色報警需及時更換模塊。

  • 配合DEHN的雷電監測系統（如DCM S1）可實現遠程狀態監控。

五、總結

BXT ML4 MY 110 DEHN信號防雷器模塊憑借其高效的多級保護機制、卓越的信號兼容性以及便捷的模塊化設計，成為復雜電磁環境下信號系統防護的理想選擇。

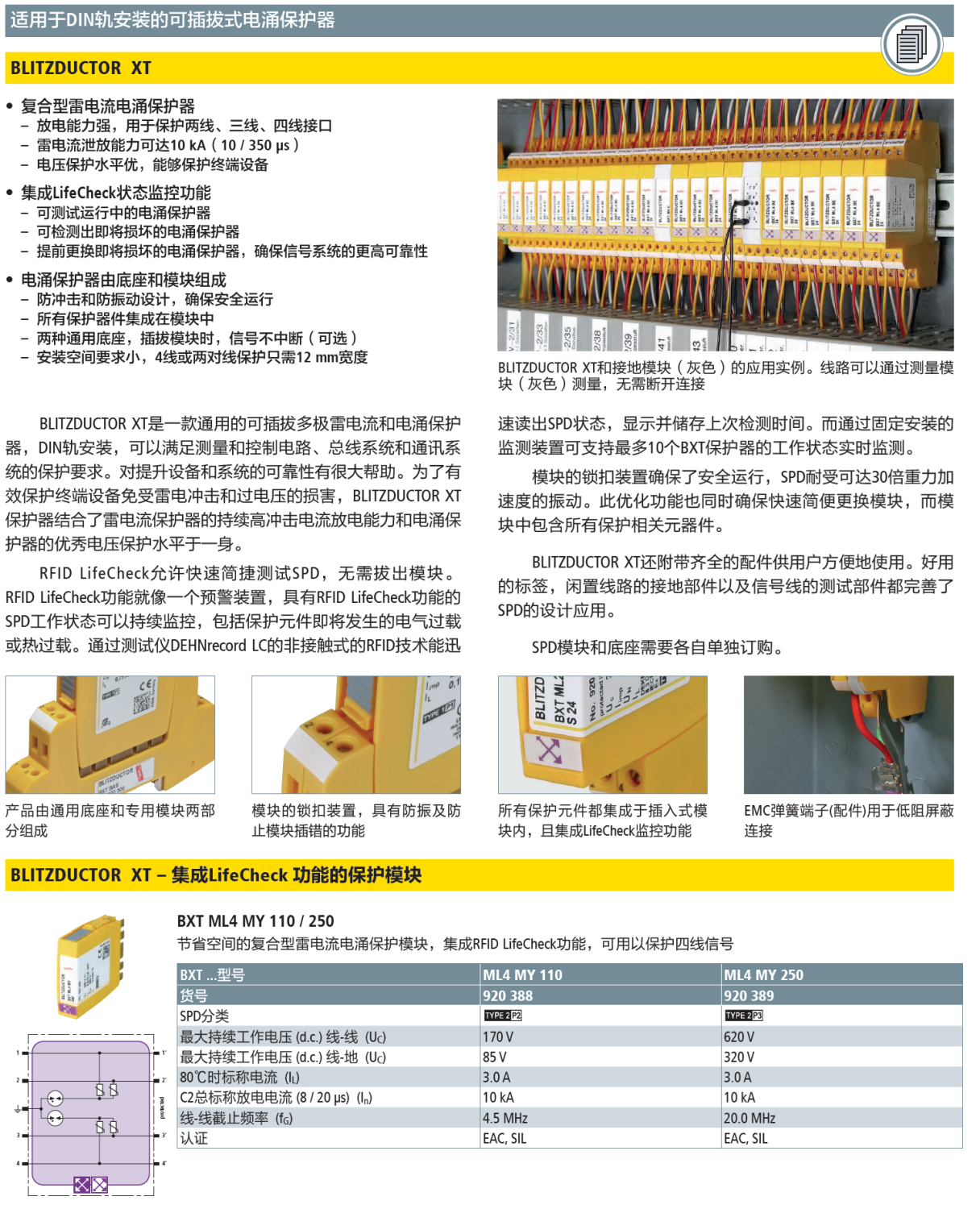

產品型號(貨號)：BXT ML4 MY 110(920 388)，BXT ML4 MY 250(920 389)
