一、產品概述

BCO MOD ML2 BE 180是一款專為工業信號傳輸設計的防雷模塊，采用緊湊型SMD封裝工藝，支持多種信號接口類型（如RS-485、CAN總線、以太網等），可廣泛應用于工業控制系統、通信設備、傳感器網絡等領域。其核心功能是通過快速響應和能量泄放機制，有效抑制雷擊過壓、浪涌電流及操作過電壓，保障信號鏈路的長期穩定運行。

二、核心技術特性

1. 多級防護設計

   • 氣體放電管（GDT）：前置導通型器件，用于吸收高達6000A的瞬時大電流，抵御直擊雷沖擊。
   • 壓敏電阻（MOV）：精準匹配標稱電壓，限制殘壓至安全范圍內（如≤10V）。
   • 瞬態電壓抑制器（TVS）：響應速度達納秒級，抑制高頻干擾和二次浪涌。

2. 寬頻譜兼容性

   • 支持從低頻（DC-1MHz）到高頻（100MHz）的全頻段防護，覆蓋工業通信協議（Modbus、Profibus、EtherCAT等）。

3. 低插入損耗與高帶寬

   • 信號衰減小于0.5dB，帶寬高達200Mbps，確保高速數據傳輸?shù)耐暾浴?

4. 工業級耐用性

   • 工作溫度范圍：-40℃~+85℃，滿足嚴苛環境要求；MTBF（平均無故障時間）≥10^9小時。

5. 即插即用設計

   • 標準化接口（DIN導軌安裝/端子排接線），兼容主流工業設備，簡化系統集成流程。

三、典型應用場景

1. 工業自動化控制

   • 保護PLC、SCADA系統及現場總線（如Profibus-DP、EtherNet/IP）免受雷電和電磁干擾影響。

2. 能源基礎設施

   • 在風力發電、光伏電站中，為逆變器、變電站通信設備提供可靠防護。

3. 智能交通系統

   • 應用于ETC收費系統、交通信號控制器，防止雷擊導致的信號中斷或誤動作。

4. 物聯網終端設備

   • 保護無線傳感節點、攝像頭等設備，延長戶外部署設備的生命周期。

四、安裝與維護建議

• 安裝規范：

  • 避免將模塊安裝在金屬導體附近，防止感應雷擊。
  • 接地電阻需小于4Ω，確保泄流路徑暢通。

• 定期檢測：

  • 使用防雷測試儀每年檢查模塊狀態，重點監測壓敏電阻的漏電流和氣體放電管的導通性能。

• 失效處理：

  • 當模塊出現擊穿或老化現象時，需立即更換以避免安全隱患。

五、結語

隨著工業4.0和數字化轉型的加速，信號安全的重要性日益凸顯。BCO MOD ML2 BE 180信號防雷模塊憑借其先進的技術架構和廣泛的適應性，為工業場景提供了高性價比的防護解決方案。無論是新建項目還是設備升級，選擇該模塊均可顯著降低雷電風險，提升系統整體的可靠性和穩定性。

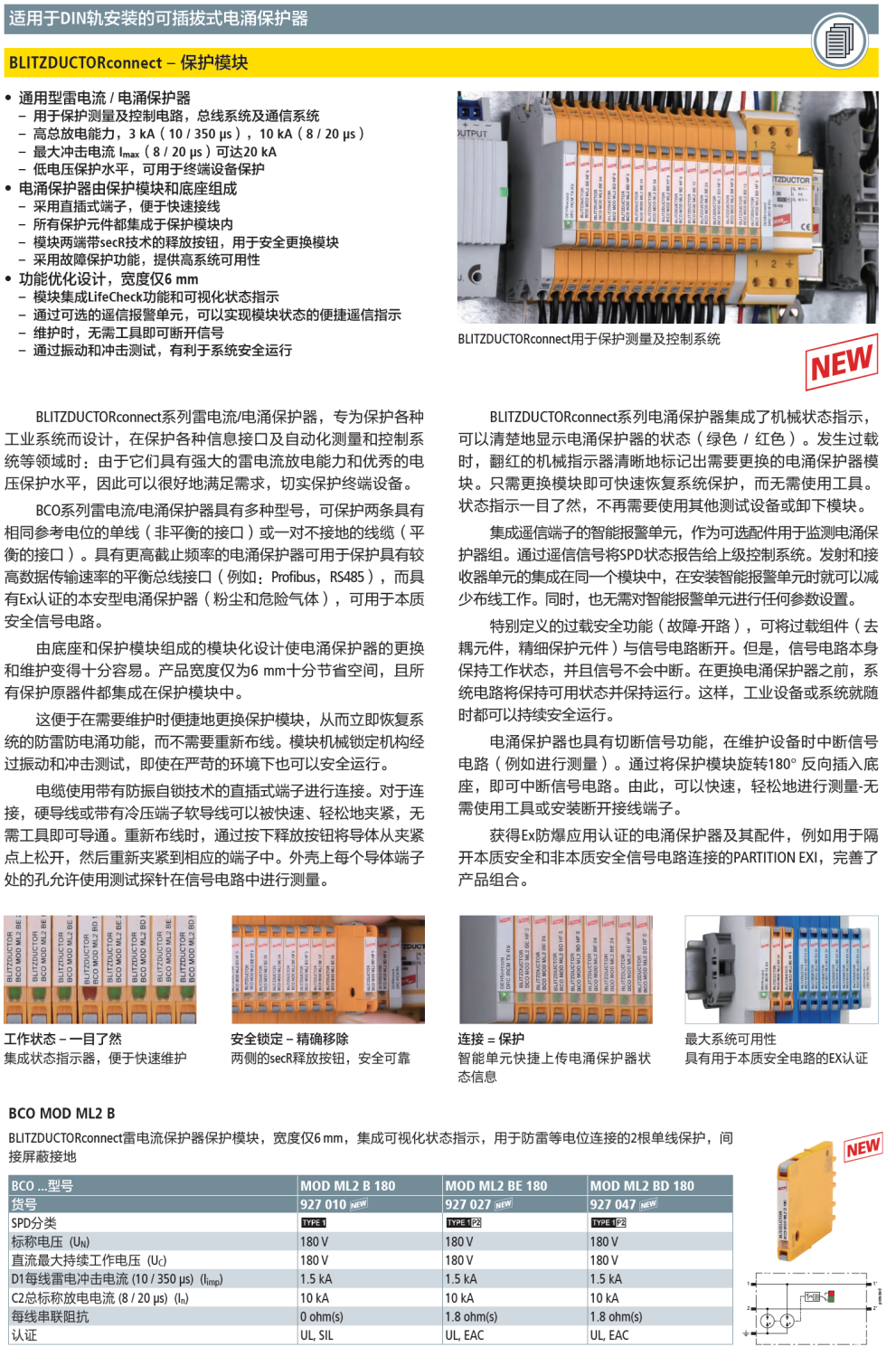

產品型號(貨號)：BCO MOD ML2 B 180(927 010)，BCO MOD ML2 BE 180(927 027)，BCO MOD ML2 BD 180(927 047)
