一、產品概述

DEHN DCB YPV 1500 FM是一款模塊化、高可靠性的直流側電涌保護器，專為最大1500V直流電壓的光伏系統設計。其核心功能包括：

1. Y型防故障電路：通過三個高能壓敏電阻并聯組成，可在絕緣故障時避免電涌保護器自身損壞，提升系統安全性。
2. 動態熱脫扣裝置：實時監測電流變化，當檢測到異常時自動切斷電路，防止過熱引發火災。
3. 遙信端子（浮動切換觸點）：支持常開/常閉觸點配置，便于與監控系統聯動，實現故障狀態遠程告警。

二、技術亮點

1. 三步直流開關裝置：創新性地采用分階段斷開設計，確保在短路或過載情況下，電涌保護器可安全脫離電路，避免直流拉弧風險。
2. 高短路電流耐受能力：
   • 無后備熔絲時，可耐受直流300A短路電流；
   • 配合特定熔絲后，耐受能力提升至25000A，滿足大型光伏電站需求。
3. 防火與防誤操作設計：
   • 集成隔離裝置和短路裝置，降低故障狀態下火災風險；
   • 模塊編碼銷設計防止安裝錯誤，蓋板螺絲端子增強防振動能力。

三、應用場景

該產品廣泛應用于光伏系統的直流側保護，包括：

• 光伏陣列與逆變器接口：保護逆變器直流輸入端免受雷擊和電壓浪涌影響；
• 直流匯流箱：減少組件與逆變器之間的線路損耗，提升系統可靠性；
• 高電壓光伏系統：如1500V直流電壓場景，符合IEC 60364-7-712標準。

四、選型優勢

根據國家標準GB/T 18802.32-2021，DEHN YPV 1500 FM的參數設計完全匹配要求：

• 最小標稱放電電流（In）：≥15kA（8/20μs），保障長期使用壽命；
• 最大持續工作電壓（Uc）：1500V，覆蓋系統全電壓范圍；
• 電壓保護水平（Up）：低于設備耐沖擊電壓的80%，提供20%安全裕度。

五、行業地位與用戶價值

作為全球防雷領域的標桿企業，DEHN憑借其整體防雷解決方案和專業技術服務，已連續多年亮相國際光伏展會（如2018年SNEC展會）。DEHN DCB YPV 1500 FM不僅幫助客戶提升系統發電效率與設備壽命，更通過模塊化設計降低維護成本，為清潔能源的可持續發展提供堅實保障。

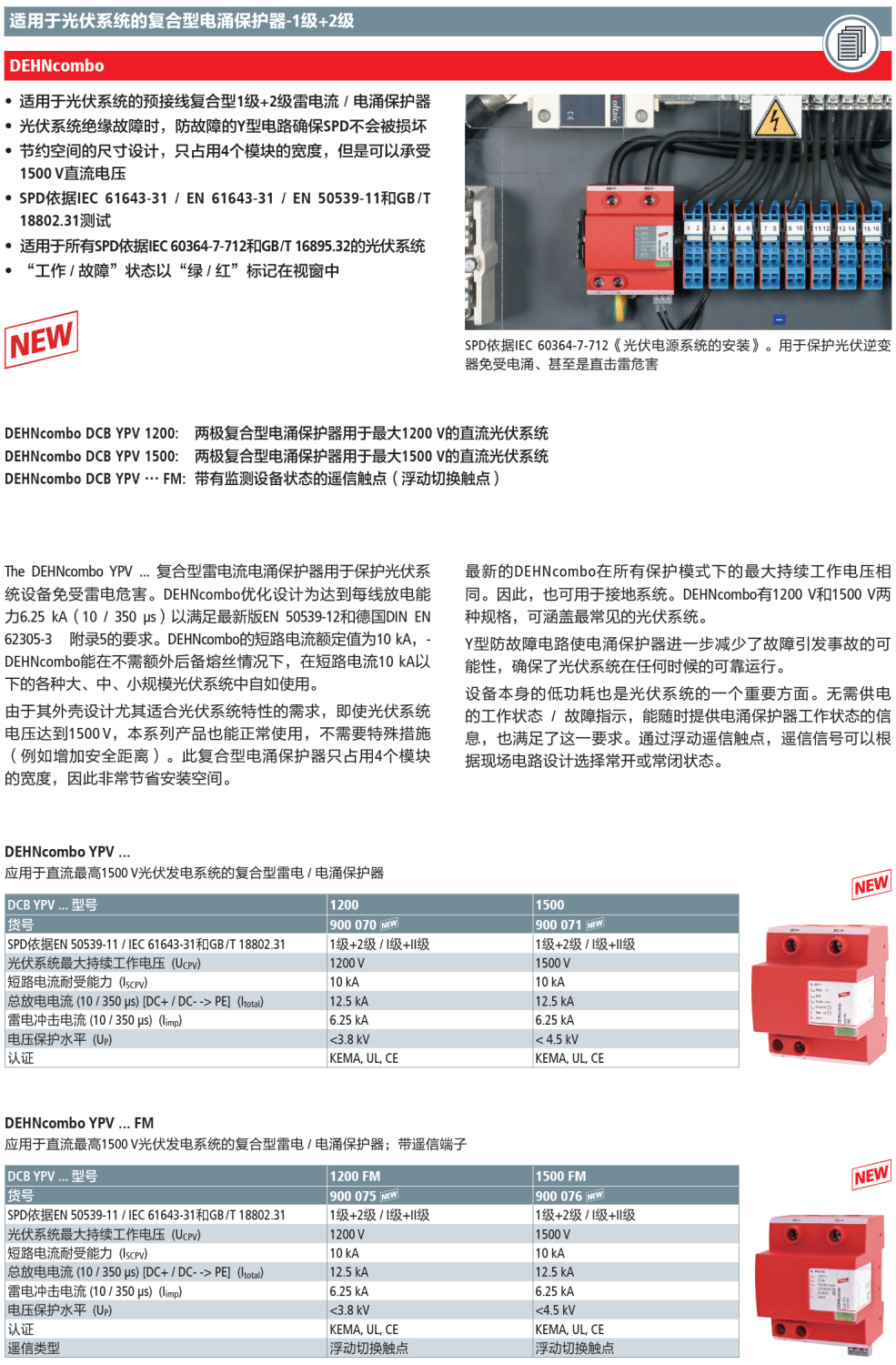

產品型號(貨號)：DCB YPV 1200(900 070)，DCB YPV 1500(900 071)，DCB YPV 1200 FM(900 075)，DCB YPV 1500 FM(900 076)
